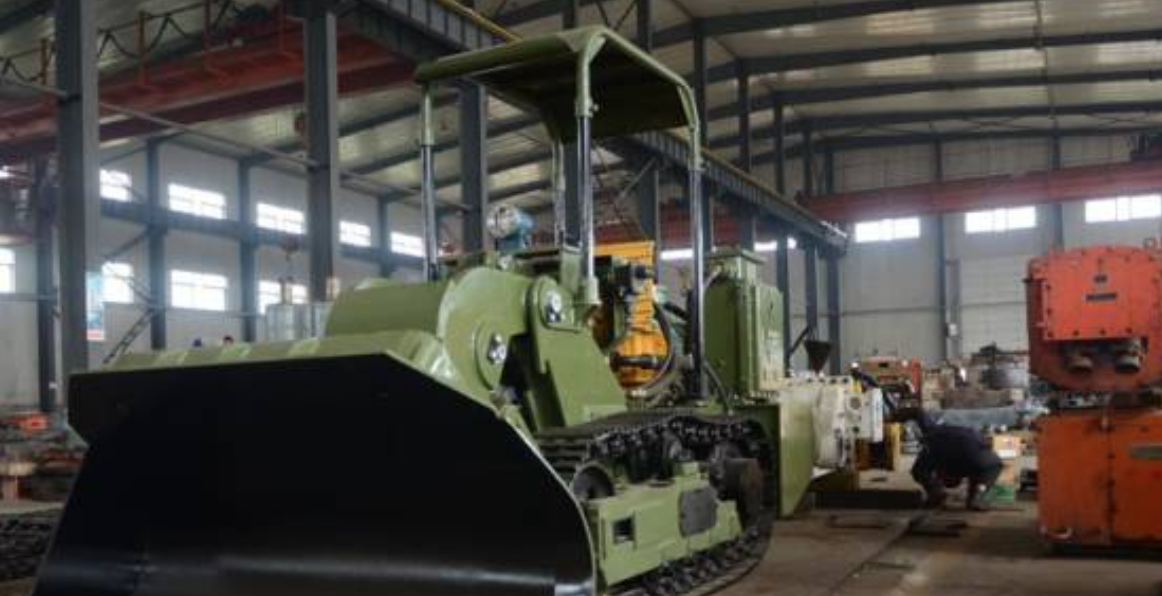

ZCY60R煤礦用側卸式裝巖機

ZCY60R煤礦用側卸式裝巖機

         Ⅰ、適用范圍

ZCY60R煤礦用側卸式裝巖機是為履帶行走的無軌裝載設備，主要用于水平巖、半煤巖巷道施工，也可用于小斷面全巖巷中煤、巖石及其它物料的裝載。該機穩定性能好、插入力大、機動性優良、全斷面作業。

        Ⅱ、產品特點

該機可“一機多用”，除完成裝載作業外，還能充當支護時的工作平臺，或用于工作面短距離運輸、臥底、清幫等輔助工序作業，并可與鉆車等配套，組成機械化作業線，顯著提高巷道施工的機械化水平。

1、本質穩定操作回路，使作業更穩定。

2、機動性、配套性好，斗容大，履帶行走插入力大，裝載效率高。可以很方便地與巷道中的其它設備，如：鉆車、刮板輸送機、帶式輸送機以及礦車等配套。

3、一機多用。該機可完成以下輔助作業：

a、可用鏟斗舉升重物，如支護用金屬支架、碹胎。

b、鏟斗舉升后可以充當支護工作平臺，便于頂板管理。

c、可在工作面短距離運送物料，如背板、沙石，搬運小型設備。

d、作業穩定，可顯著減少在危險區域內的裝載作業、搬運時間。

e、本機優異的臥底、清幫性能將實現裝載作業百分之一百的機械化，使“無鍬”工作面成為現實，顯著減輕工人的體力勞動強度。

4、可靠性和壽命提高。采用的大節距封潤滑履帶，可大幅提高履帶的可靠性和壽命，機器的運行成本也可減少；該機的“可接近性”優良，更易于調節和維護修理。

        Ⅲ、整機參數

鏟斗額定容積0.6m3

鏟斗寬度1774mm

大卸載高度1650mm

大卸載角度55o

小離地間隙200mm

大臥底深度600mm

爬坡角度±16°

噪聲90dB(A)

外形尺寸4569×1774×2357mm

機器重量7600kg

大牽引力50kN

額定牽引力35kN

行走速度2.2km/h(0.6m/s)

履帶板寬度260mm

接地比壓0.09Mpa

行走馬大壓力16MP

工作機構壓力16MP

供電電壓1140/660V或660/380V

電機型號YBK2-225M-4

電機功率45kW

電機額定電流47.3/27.3A或84.2/48.6A

電機轉速1480 r/min

礦用隔爆兼本質真空電磁起動器QJZ-160/1140(660)或QJZ-160/660(380)
